NDB Operator

MySQL NDB Cluster 是一个分布式、高可用的数据库系统，适用于需要高并发读写、低延迟和高可用性的应用场景。MySQL NDB Cluster基于 NDB（Network Database）存储引擎，并通过多个节点协同工作来提供数据的分布存储和故障恢复能力。

这里推荐使用ndb-operator，这是mysql官方维护的operator，可以方便启动mysql集群。

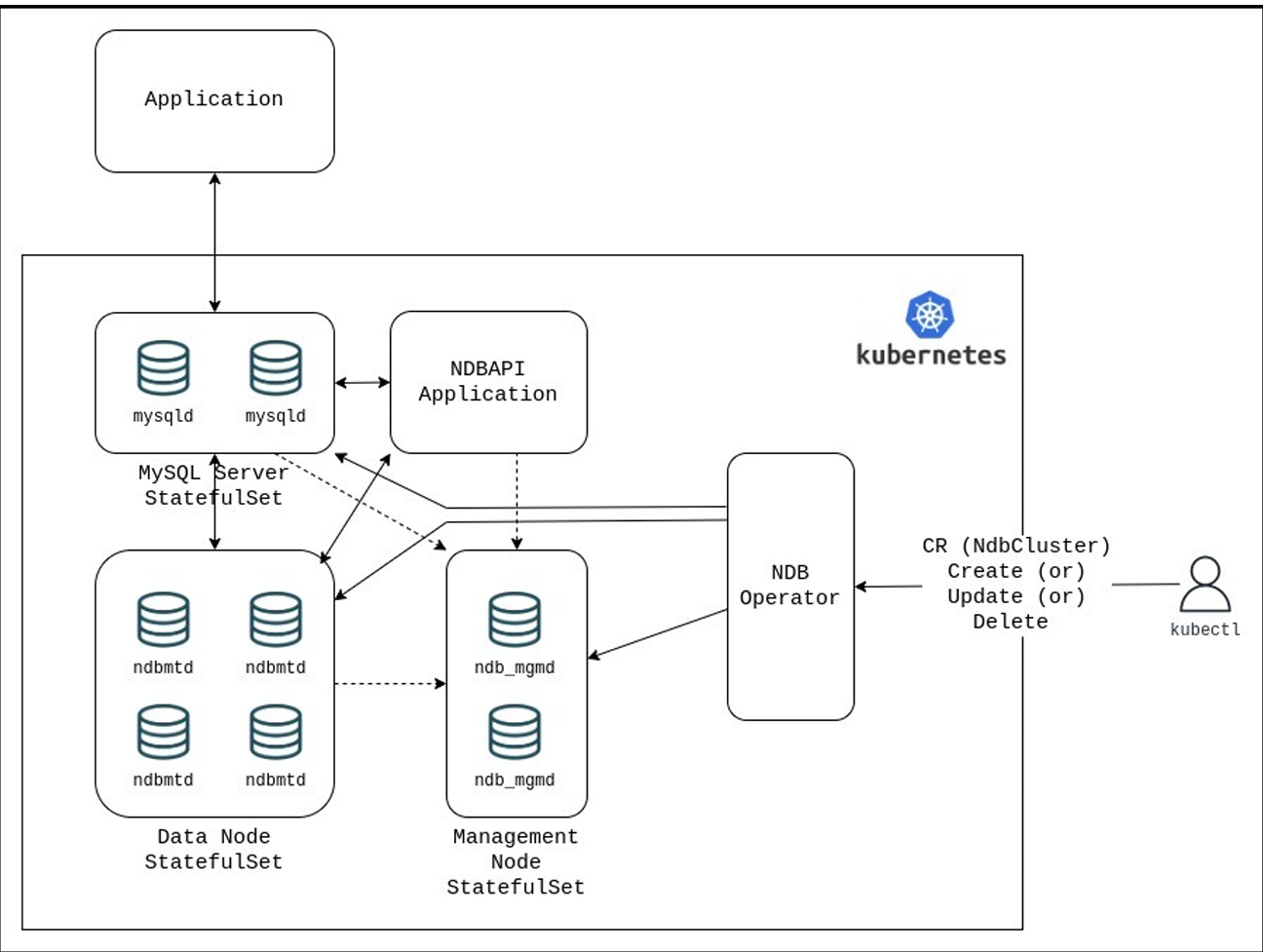

架构组件

image-20250823171133476

组件介绍：

  • 管理节点：Management Node，负责管理和配置整个 NDB Cluster。保存了NDB集群的配置信息，包括 Data Node、SQL Node。管理节点不直接参与数据存储或事务处理，主要负责集群的管理和监控，确保集群的正常运行。
  • 数据节点：Data Node，数据节点是集群中实际存储数据的节点，负责存储一部分数据，并且数据会在多个Data Node之间进行分区和复制，以实现高可用性和负载均衡。
  • SQL节点：SQL Node是用户与NDB Cluster交互的主要入口，提供了标准的MySQL SQL接口，允许用户通过SQL查询、插入、更新和删除数据。
  • NDB API：可以直接与NDB存储引擎进行交互的接口。

安装NDB Operator

方法1：基于helm

MySQL :: NDB Operator 8.4 Manual :: 2.3 Installing NDB Operator Using Helm

helm repo add ndb-operator-repo https://mysql.github.io/mysql-ndb-operator/
helm repo update ndb-operator-repo
helm install --namespace=ndb-operator --create-namespace ndbop ndb-operator-repo/ndb-operator

方法2：基于yaml

MySQL :: NDB Operator 8.4 Manual :: 2.4 Installing NDB Operator Using the YAML File and kubectl

kubectl apply -f https://raw.githubusercontent.com/mysql/mysql-ndb-operator/main/deploy/manifests/ndb-operator.yaml

方法3：clone仓库

git clone https://github.com/mysql/mysql-ndb-operator.git
kubectl apply -f deploy/manifests/ndb-operator.yaml

创建NDB Cluster

apiVersion: mysql.oracle.com/v1
kind: NdbCluster
metadata:
  name: example-ndb
  namespace: public-service
spec:
  redundancyLevel: 3 # 指定数据副本的数量。指的是数据要不要存储到其他节点，复制几份。生产环境大于等于2
  dataNode:
    nodeCount: 1 # 生产环境推荐>=2
    pvcSpec:
      storageClassName: sc-nfs
      accessModes: ["ReadWriteOnce"]
      resources:
        requests:
          storage: 1Gi
  mysqlNode:
    nodeCount: 1 # 生产环境推荐>=2
    pvcSpec:
      storageClassName: sc-nfs
      accessModes: ["ReadWriteOnce"]
      resources:
        requests:
          storage: 1Gi

注：管理节点的数量是根据redundancyLevel决定的，配置成3就是3个管理节点

连接集群

mysqld的service是集群的入口服务，可以通过它访问集群

# 登录sql节点
kubectl exec -ti example-ndb-mysqld-0 -n ndb-cluster -- bash
# sql节点提供了客户端管理工具ndb-mgm，可以连接到管理节点
ndb_mgm -c example-ndb-mgmd
SHOW

也可以通过mysql客户端连接集群，首先查看集群的访问密码：

base64 -d <<<   $(kubectl -n ndb-cluster get secret example-ndb-mysqld-root-password \
-o jsonpath={.data.password})

登录mysql

mysql -h example-ndb-mysqld -uroot -p
show databases;

集群外部访问

因为mysql不涉及下一跳（与redis相比），所以直接新建一个NodePort类型的svc，后端pod指向mysqld的pod即可。

apiVersion: v1
kind: Service
metadata:
  name: example-ndb-mysqld-nodeport
  namespace: public-service
spec:
  type: NodePort
  selector:
    mysql.oracle.com/node-type: mysqld
    mysql.oracle.com/v1: example-ndb
  ports:
  - name: mysqld-service-port-0
    port: 3306
    protocol: TCP
    targetPort: 3306
