KEDA介绍

文档1：Getting Started | KEDA

背景

K8s原生的HPA基于内存和cpu扩缩容，会有一些局限性，比如某些情况下cpu内存的异常升高是因为程序异常或者基础组件异常，这时候盲目扩容反而适得其反。

KEDA被称为下一代弹性扩容：

基于事件扩缩容

程序可以自定义抛出的消息或者日志，告诉KEDA执行扩容。真实反映了程序内部的问题。

基于消息队列扩缩容

kafka、rabbitmq等消息队列的指标可以用作做缩容指标

基于流量扩缩容

流量高并发情况下可以扩缩容。比如基于从HTTP请求数量自动扩缩容相关服务。

基于自定义指标扩缩容

自己抛出的数据可以被用来扩缩容

基于各种策略扩缩容

比如设置基于时间的触发器，定时扩缩容。

无服务架构（与Serverless类似）

KEDA甚至还支持缩容到0，这是HPA做不到的。比如有一些大数据处理pod，在特定数据到来的时候才需要启动，一启动就要占用大量资源，这时候在不需要的时候就缩容到0是非常有用的。

概念

KEDA - KubernetesEvent-Driven Autoscaler：是一个基于k8s事件驱动的自动伸缩器。使用KEDA，可以根据需要处理的事件数量、消息队列来驱动k8s中任何服务的伸缩。

KEDA的核心思想是：只有有任务需要处理时，才扩展应用，并且在没有工作时缩减资源，甚至可以缩容到0。这提高资源利用率、还降低了成本。

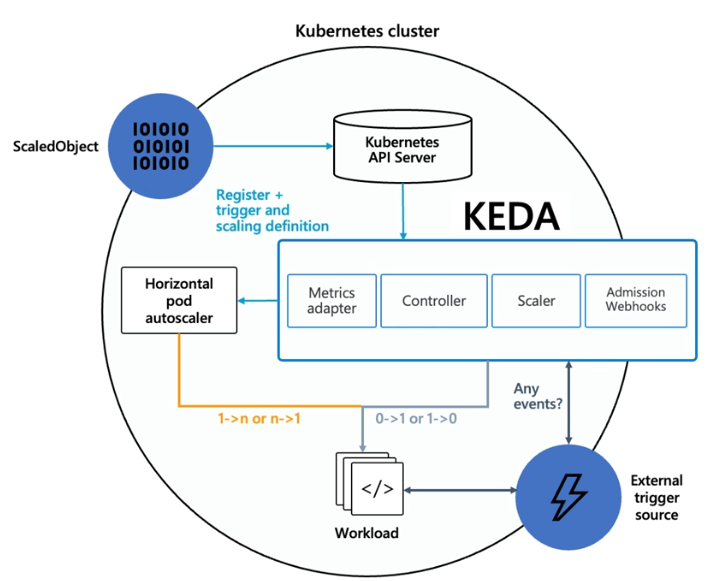

架构和工作流程

ScaledObject：
KEDA核心CRD资源，用于控制deployment等资源和副本数，可以指定多种事件和消息源，来控制副本数，同时支持scaled to 0
Controller：
KEDA控制器pod，监听APIServer，通知Scaler调整副本数量，Scaler也是去创建HPA来完成扩缩容
Scaler：
Scaler与HPA协同工作，以实现自动扩展
External Trigger Source：
外部事件或者数据源，应用可以请求这个接口抛过来数据，可以触发KEDA的扩展操作
Metrics Adapter：
用于定义自定义指标

核心资源

ScaledObject：
KEDA核心CRD资源，用于控制deployment等资源和副本数，可以指定多种事件和消息源，来控制副本数，同时支持scaled to 0
官网查看支持那些事件源：Scalers | KEDA
ScaledJob：
用于触发一次性job任务，可以根据多种外部事件源出发创建一次性任务。类似Serverless
TriggerAuthentication：
用于管理KEDA Scaler与外部事件源（如RabbitMQ、Kafka等）之间的身份验证和授权，支持环境变量、ConfigMap、Secret等。

资源定义

ScaledObject

apiVersion: keda.sh/v1alpha1
kind: ScaledObject
metadata:
  name: video-processing-scaledobject
  namespace: default
spec:
  scaleTargetRef:
    name: order-processor # 目标deployment名称
  pollingInterval: 30 # 每30s检查一次队列
  cooldownPeriod: 300 # 扩缩容后等待5分钟。防止扩缩容抖动
  minReplicaCount: 1
  maxReplicaCount: 10
  triggers:
  - type: rabbitmq
    metadata:
      queueName: "video-processing-queue" # rabbitmq队列名称
      mode: QueueLength # 监听类型
      value: "50" # 当队列中每个实例平均消息50条及以上时触发扩容
  authenticationRef: # 不推荐直接把用户名密码写在这里。都是用一个TriggerAuthentication绑定
    name: keda-trigger-auth-rabbitmq-conn # TriggerAuthentication名称

ScaledJob

apiVersion: keda.sh/v1alpha1
kind: ScaledJob
metadata:
  name: video-processing-scaledjob
  namespace: default
spec:
  jobTargetRef:
    parallelism: 1 # 每次只创建一个job实例
    completions: 1 # 每个Job只运行一次
    template:
      spec:
        containers:
        - name: video-processer
          image: busybox:1.28
  pollingInterval: 30 # 每30s检查一次队列
  maxReplicaCount: 10 # 最多同时运行10个job
  successfulJobHistoryLimit: 3 # 保留3个成功job的历史
  failedJobHistoryLimit: 1 # 保留1个失败的job历史
  triggers:
  - type: rabbitmq
    metadata:
      queueName: "video-processing-queue" # rabbitmq队列名称
      mode: QueueLength # 监听类型
      value: "50" # 当队列中每个实例平均消息50条及以上时触发扩容
  authenticationRef: # 不推荐直接把用户名密码写在这里。都是用一个TriggerAuthentication绑定
    name: keda-trigger-auth-rabbitmq-conn # TriggerAuthentication名称

TriggerAuthentication

连接基础组件的时候需要认证，KEDA设计了单独的资源来保存认证信息。

TriggerAuthentication直接去k8s secret里面读，他自己并不保存认证信息。

apiVersion: v1
kind: Secret
metadata:
  name: mysql-secrets
  namespace: default
type: Opaque
dataString:
  mysql_conn_str: user:password@tcp(mysql:3306)/status_db

---
apiVersion: keda.sh/v1alpha1
kind: TriggerAuthentication
metadata:
  name: keda-trigger-auth-mysql-conn
  namespace: default
spec:
  secretTargetRef:
  - parameter: connectionString # Scaler参数名字。固定值不能改。应该填啥去keda官网查。
    name: mysql-secret # secret名称
    key: mysql_conn_str # secret的key名称

  # 也支持基于configMap加载
  # configMapRef:
  # - parameter: connectionString # Scaler参数名字。固定值不能改。应该填啥去keda官网查。
  #   name: keda-cm-name # cm名称
  #   key: azure-storage-connectionstring # cm的key名称

  # 也支持基于env加载
  # - parameter: region # Scaler参数名字。固定值不能改。应该填啥去keda官网查。
  #   name: my-env-car # 取哪个环境变量的值
  #   containerName: my-container # 从哪个容器中取（keda管理的deployment中的pod中的某个container）

基于helm部署KEDA

官网安装说明：Deploying KEDA

artifacthub：keda helm chart

github release: KEDA Releases

下载helm chart

helm repo add kedacore https://kedacore.github.io/charts
helm repo update kedacore
helm pull kedacore/keda --version 2.17.2

安装

helm install keda -n keda --create-namespace -f values.yaml .

KEDA实战

周期性扩缩容

KEDA支持周期性弹性收缩服务，且支持缩容至0。使用场景：

比如有很多任务，占用大量资源，不能在白天跑，需要在晚上跑。
比如有个服务只有每天早上7-9点属于业务高峰，就可以利用KEDA实现在7-9点扩展服务，除此之外的时间缩减副本，以节省资源。

apiVersion: keda.sh/v1alpha1
kind: ScaledObject
metadata:
  name: cron-scaledobject
  namespace: default
spec:
  scaleTargetRef:
    name: nginx-hpa # 扩容对象是deployment
  minReplicaCount: 0 # 最低副本数
  cooldownPeriod: 300 # 冷却期：到end时间后，过多久再缩容
  triggers:
  - type: cron
    metadata:
      timezone: Asia/Shanghai
      # 分钟 小时 日 月 星期
      start: 45 10 * * * # 每天北京时间10:45扩容
      end: 55 10 * * * # 每天北京时间10:55缩容
      desiredReplicas: "3" # 扩容后的副本数

基于RabbitMQ消息队列扩缩容

KEDA支持基于消息队列的弹性伸缩，比如基于RabbitMQ、Kafka、Redis队列进行扩缩容，以便更快的处理处理。

创建测试RabbitMQ

apiVersion: v1
kind: Service
metadata:
  name: rabbitmq
spec:
  type: NodePort
  selector:
    app: rabbitmq
  ports:
  - name: web
    port: 5672
    protocol: TCP
    targetPort: 5672
  - name: http
    port: 15672
    protocol: TCP
    targetPort: 15672
---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: rabbitmq
  name: rabbitmq
spec:
  replicas: 1
  selector:
    matchLabels:
      app: rabbitmq
  strategy:
    rollingUpdate:
      maxSurge: 1
      maxUnavailable: 0
    type: RollingUpdate
  template:
    metadata:
      labels:
        app: rabbitmq
    spec:
      containers:
      - env:
        - name: TZ
          value: Asia/Shanghai
        - name: LANG
          value: C.UTF-8
        - name: RABBITMQ_DEFAULT_USER
          value: user
        - name: RABBITMQ_DEFAULT_PASS
          value: password
        image: registry.cn-beijing.aliyuncs.com/dotbalo/rabbitmq:4.0.5-management-alpine
        imagePullPolicy: IfNotPresent
        livenessProbe:
          failureThreshold: 2
          initialDelaySeconds: 30
          periodSeconds: 10
          successThreshold: 1
          tcpSocket:
            port: 5672
          timeoutSeconds: 2
        name: rabbitmq
        ports:
        - containerPort: 5672
          name: web
          protocol: TCP
        readinessProbe:
          failureThreshold: 2
          initialDelaySeconds: 30
          periodSeconds: 10
          successThreshold: 1
          tcpSocket:
            port: 5672
          timeoutSeconds: 2

通过NodePort访问RabbitMQ UI，注意用的是name为http的端口

模拟消息写入

apiVersion: batch/v1
kind: Job
metadata:
  name: rabbitmq-publish
spec:
  backoffLimit: 4
  template:
    spec:
      restartPolicy: Never
      containers:
      - name: rabbitmq-client
        image: registry.cn-beijing.aliyuncs.com/dotbalo/rabbitmq-publish:v1.0
        imagePullPolicy: IfNotPresent
        command:
        - "send"
        - "amqp://user:password@rabbitmq.default.svc.cluster.local:5672"
        - "100"

模拟消费者

apiVersion: apps/v1
kind: Deployment
metadata:
  name: rabbitmq-consumer
  namespace: default
  labels:
    app: rabbitmq-consumer
spec:
  selector:
    matchLabels:
      app: rabbitmq-consumer
  template:
    metadata:
      labels:
        app: rabbitmq-consumer
    spec:
      containers:
        - name: rabbitmq-consumer
          image: registry.cn-beijing.aliyuncs.com/dotbalo/rabbitmq-consumer:v1.0
          imagePullPolicy: IfNotPresent
          command:
          - receive
          args:
          - "amqp://user:password@rabbitmq.default.svc.cluster.local:5672"

创建认证TriggerAuth

这里用secret保存连接字符串，也可以直接引用RabbitMQ中的用户名密码env

apiVersion: v1
kind: Secret
metadata:
  name: keda-rabbitmq-secret
stringData: # stringData比data更好，不进行base64加密。
  host: amqp://user:password@rabbitmq.default.svc.cluster.local:5672 # amqp地址
---
apiVersion: keda.sh/v1alpha1
kind: TriggerAuthentication
metadata:
  name: keda-trigger-auth-rabbitmq-conn
spec:
  secretTargetRef:
    - parameter: host
      name: keda-rabbitmq-secret
      key: host

创建scaledObject

配置参数参考：RabbitMQ Queue Scaler

---
apiVersion: keda.sh/v1alpha1
kind: ScaledObject
metadata:
  name: rabbitmq-scaledobject
spec:
  scaleTargetRef:
    name: rabbitmq-consumer
  pollingInterval: 5 # 检查周期，默认5秒。生产环境建议设长一点，毕竟消费者消费消息也需要一定时间
  cooldownPeriod: 30 # 冷却时间，默认300秒。只有当min设置为0个pod的时候，配置的冷却时间才生效。否则都是用300s
  minReplicaCount: 1
  maxReplicaCount: 5 # 最大副本数
  triggers:
  - type: rabbitmq
    metadata:
      protocol: amqp # 这是最常用的连接协议
      queueName: hello
      mode: QueueLength # 监听模式，队列长度(QueueLength)或消息速率(MessageRate)。一般用队列长度来做判断
      value: "50" # 消息数或每秒速率
    authenticationRef:
      name: keda-trigger-auth-rabbitmq-conn

基于数据库扩缩容

比如有一个工单系统，处理完成的工单会写到数据库，处理失败的工单就不会写到数据库。可以基于数据库里面的数据进行弹性伸缩，当检测到数据不存在的时候触发扩容。

模拟数据库实例

kubectl create deployment mysql --image=registry.cn-beijing.aliyuncs.com/dotbalo/mysql:8.0.20
kubectl set env deploy mysql MYSQL_ROOT_PASSWORD=password
kubectl expose deploy mysql --port 3306

# 进入数据库创建测试的表
kubectl exec -ti mysql-6d8bd866d8-q89nj -- bash
mysql -uroot -hmysql -p
create database dukuan;
use dukuan;
CREATE TABLE orders (
id INT AUTO_INCREMENT PRIMARY KEY,
customer_name VARCHAR(100),
order_amount DECIMAL(10, 2),
status ENUM('pending', 'processed') DEFAULT 'pending',
created_at TIMESTAMP DEFAULT CURRENT_TIMESTAMP
);

模拟数据写入程序

kubectl create job insert-orders-job --image=registry.cn-beijing.aliyuncs.com/dotbalo/mysql:insert

再次进入数据库查看数据

kubectl exec -ti mysql-6d8bd866d8-7qjx9 -- bash
use dukuan;
select * from orders;

结果会出现工单状态，有一些pending状态的即为未处理完的工单。需要创建数据处理程序。

创建数据处理程序

kubectl create deploy update-orders --image=registry.cn-beijing.aliyuncs.com/dotbalo/mysql:process

再次进入数据库查看数据：

kubectl exec -ti mysql-6d8bd866d8-7qjx9 -- bash
use dukuan;
select * from orders;

工单状态会变成processed表示处理完成。

后面我们创建scaledObject，用SQL语句查询数据库中对应未处理的工单数量，当未处理的工单数量大于指定的值时，触发工单处理的deployment的扩容。

创建TriggerAuthentication

apiVersion: v1
kind: Secret
metadata:
  name: keda-mysql-secret
stringData:
  mysql_conn_str: root:password@tcp(mysql.default.svc.cluster.local:3306)/dukuan
---
apiVersion: keda.sh/v1alpha1
kind: TriggerAuthentication
metadata:
  name: keda-trigger-auth-mysql-conn
spec:
  secretTargetRef:
    - parameter: connectionString
      name: keda-mysql-secret
      key: mysql_conn_str

创建scaledObject

---
apiVersion: keda.sh/v1alpha1
kind: ScaledObject
metadata:
  name: mysql-scaledobject
spec:
  scaleTargetRef:
    name: update-orders
  pollingInterval: 5 # 检查周期，默认5秒
  cooldownPeriod: 30 # 冷却时间，默认300秒
  minReplicaCount: 0
  maxReplicaCount: 5 # 最大副本数
  triggers:
  - type: mysql
    metadata:
      queryValue: "4.4" # 触发扩缩容的平均值
      query: "SELECT COUNT(*) FROM orders WHERE status='pending'"
    authenticationRef:
      name: keda-trigger-auth-mysql-conn

再次触发数据插入：

kubectl delete job insert-orders-job
kubectl create job insert-orders-job --image=registry.cn-beijing.aliyuncs.com/dotbalo/mysql:insert

可以观察到在insert-order-jobs完成后，立刻触发了updat-orders deployment的扩容，数据处理的很快，迅速就低于设定值了。30s之后就缩容到0了。

scaledJob任务处理

KEDA可以使用ScaledJob实现单次或者临时的任务处理，用来处理一些数据，比如图片、视频等。

基于Redis扩缩容

假设有一个需求，需要从Redis队列获取数据，然后进行处理，就可以使用ScaledJob实现。

首先创建一个Redis实例：

helm repo add bitnami https://charts.bitnami.com/bitnami
helm repo update bitnami
helm upgrade -i redis bitnami/redis \
--set global.imageRegistry=docker.kubeasy.com \
--set global.redis.password=dukuan \
--set architecture=standalone \
--set master.persistence.enabled=false \
--version 20.1.6

创建TriggerAuthentication

apiVersion: v1
kind: Secret
metadata:
  name: redis-so-secret
type: Opaque
stringData:
  redis_username: ""
  redis_password: "dukuan"
---
apiVersion: keda.sh/v1alpha1
kind: TriggerAuthentication
metadata:
  name: redis-so-ta
spec:
  secretTargetRef:
  - parameter: username
    name: redis-so-secret
    key: redis_username
  - parameter: password
    name: redis-so-secret
    key: redis_password

测试写入数据

kubectl exec -ti redis-master-0 -- bash
redis-cli -h redis-master -a dukuan
# 写入队列数据
LPUSH test_list "t1" "t2" "t3"
LRANGE test_list 0 2
# 读取数据
RPOP test_list
LPOP test_list

创建scaledJob监听数据

apiVersion: keda.sh/v1alpha1
kind: ScaledJob
metadata:
  name: redis-queue-scaledjob
spec:
  jobTargetRef:
    parallelism: 1  # 每次只启动一个 Job 实例
    completions: 1  # 每个 Job 只需要完成一次
    backoffLimit: 4  # 最大重试次数
    template:
      spec:
        containers:
        - name: redis-queue-consumer
          image: registry.cn-beijing.aliyuncs.com/dotbalo/redis:process
  pollingInterval: 30  # 每 30 秒检查一次队列中的消息数量
  successfulJobsHistoryLimit: 3  # 保留最近 3 个成功的 Job
  failedJobsHistoryLimit: 3  # 保留最近 3 个失败的 Job
  maxReplicaCount: 5  # 最多同时运行 5 个 Job
  triggers:
  - type: redis
    metadata:
      address: redis-master.default.svc.cluster.local:6379
      listName: test_list
      listLength: "5"
    authenticationRef:
      name: redis-so-ta

写入测试数据

LPUSH test_list "t1" "t2" "t3"
LPUSH test_list "t1" "t2" "t3"
LPUSH test_list "t1" "t2" "t3"
LRANGE test_list 0 8

查看redis-queue-scaledjob的日志，就可以看到job扩容出新的pod处理数据。

K8s基于KEDA的弹性能力

KEDA介绍

背景

概念

架构和工作流程

核心资源

资源定义

ScaledObject

ScaledJob

TriggerAuthentication

基于helm部署KEDA

下载helm chart

安装

KEDA实战

周期性扩缩容

基于RabbitMQ消息队列扩缩容

创建测试RabbitMQ

模拟消息写入

模拟消费者

创建认证TriggerAuth

创建scaledObject

基于数据库扩缩容

模拟数据库实例

模拟数据写入程序

创建数据处理程序

创建TriggerAuthentication

创建scaledObject

scaledJob任务处理

基于Redis扩缩容

创建TriggerAuthentication

测试写入数据

创建scaledJob监听数据

写入测试数据
