Dragonfly + Harbor：AI 集群的 P2P 镜像与大文件分发

版本与阅读边界

本文重点解释大规模镜像与模型分发的架构动机。Dragonfly v1 已归档，现代部署应以 Dragonfly v2 文档为准；v2 的核心角色是 Manager、Scheduler、Seed Peer 和 Peer，其中 Manager 可按部署模型省略。Harbor 的 P2P Preheat 是面向外部 P2P 引擎的预热策略，不等同于运行时拉取链路本身。具体版本兼容性见文末“版本与集成边界”。

在普通 Kubernetes 集群里，镜像拉取通常不是一个特别突出的问题。

但当集群规模从几十台节点扩展到几百台甚至上千台，尤其是在 AI / GPU 集群中，镜像和模型文件动辄几十 GB、上百 GB，这时传统的 Registry → Node 下载模式很容易成为基础设施瓶颈。

一个典型场景：

单个镜像：100 GB
GPU 节点：100 台
理论重复传输量：100 × 100 GB = 10 TB

如果 100 台服务器同时从 Harbor 拉取同一个镜像，就意味着 Harbor 后端存储和出口网络短时间内需要承载接近 10TB 的重复数据传输 。

传统架构：

flowchart LR
    H[Harbor Registry] --> N1[Node 01]
    H --> N2[Node 02]
    H --> N3[Node 03]
    H --> NX[...]
    H --> N100[Node 100]

问题很明显：

  • Harbor 出口带宽成为瓶颈
  • Registry 后端存储 IOPS 增大
  • 核心交换网络产生大量重复流量
  • 大规模扩容时容易出现镜像拉取“惊群”
  • 节点启动速度受 Harbor 性能影响

而 Dragonfly 要解决的，正是这个问题。

1. Dragonfly 本质上是什么？

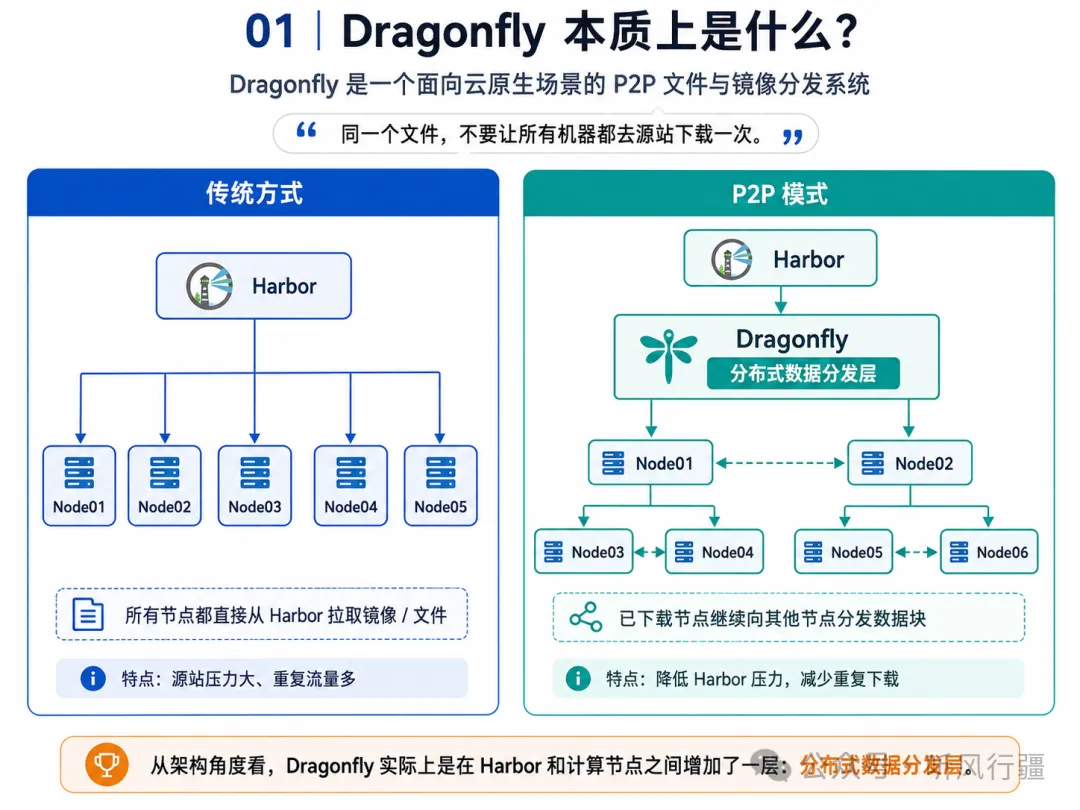

Dragonfly P2P 分发概览

Dragonfly 是一个面向云原生场景的 P2P 文件与镜像分发系统 。

它的核心思想非常简单：

同一个文件，不要让所有机器都去源站下载一次。

而是让已经下载到数据的节点继续向其他节点提供数据。

传统方式：

flowchart LR
    H[Harbor] --> N1[Node 01]
    H --> N2[Node 02]
    H --> N3[Node 03]
    H --> N4[Node 04]
    H --> N5[Node 05]

P2P 模式：

flowchart TB
    H[Harbor 源站] --> D[Dragonfly 分发层]
    D --> N1[Node 01 / Peer]
    D --> N2[Node 02 / Peer]
    N1 --> N3[Node 03 / Peer]
    N1 --> N4[Node 04 / Peer]
    N2 --> N5[Node 05 / Peer]
    N2 --> N6[Node 06 / Peer]
    N3 <--> N4
    N4 <--> N5

这样一来，Harbor 不再承担所有节点的完整下载流量。

节点之间会互相提供已经下载的数据块。

从架构角度看，Dragonfly 实际上是在 Harbor 和计算节点之间增加了一层：分布式数据分发层

2. Harbor 和 Dragonfly 分别负责什么？

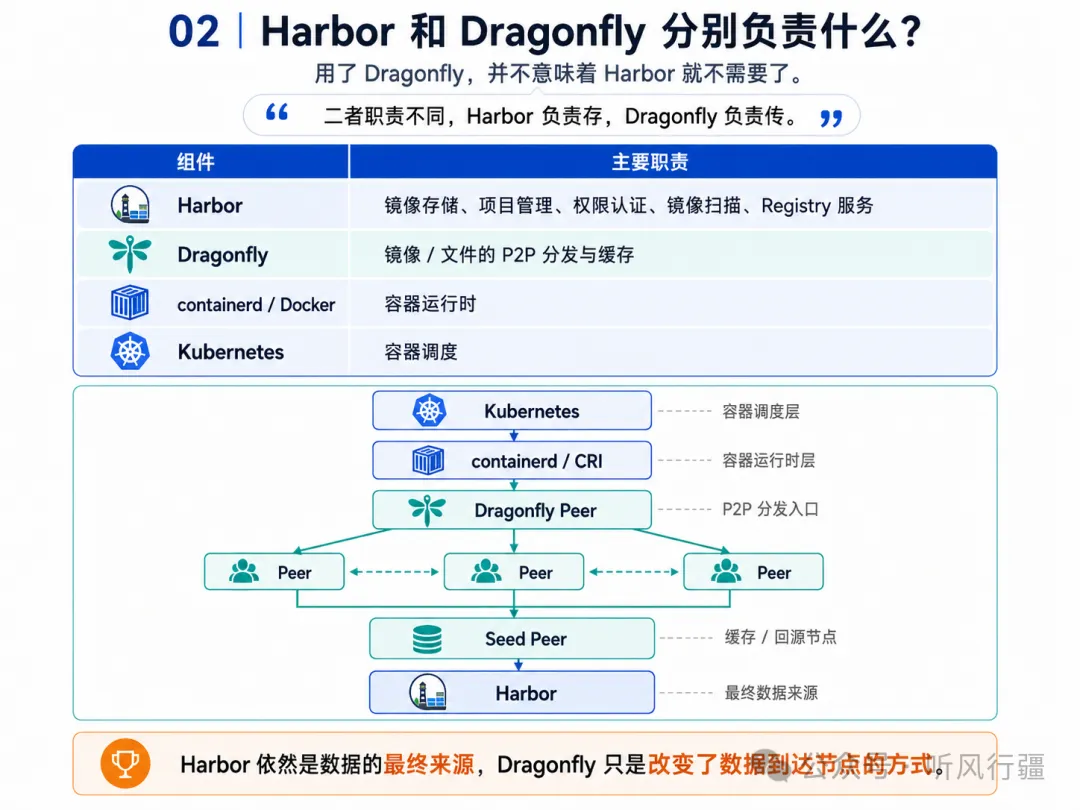

Harbor 与 Dragonfly 职责分工

很多人第一次接触 Dragonfly 时容易误解：

“用了 Dragonfly，是不是 Harbor 就不需要了？”

不是。

二者职责完全不同。

组件 主要职责
Harbor 镜像存储、项目管理、权限认证、镜像扫描、Registry 服务
Dragonfly 镜像 / 文件的 P2P 分发与缓存
containerd / Docker 容器运行时
Kubernetes 容器调度

可以简单理解为：

Harbor = 镜像仓库与源站
Dragonfly = 分布式下载加速层

Harbor 仍然是数据的最终来源。

Dragonfly 只是改变了“数据如何到达节点”。

完整链路可以理解为：

flowchart TB
    K[Kubernetes / kubelet] --> C[containerd / CRI]
    C --> P[本机 dfdaemon / Peer]
    P -. 调度请求 .-> S[Scheduler]
    S -. 返回候选父节点 .-> P
    P <--> P1[其他 Peer]
    P <--> P2[其他 Peer]
    SP[Seed Peer] --> P
    H[Harbor] --> SP
    H -. 回源兜底 .-> P

3. 为什么 P2P 可以降低 Harbor 压力？

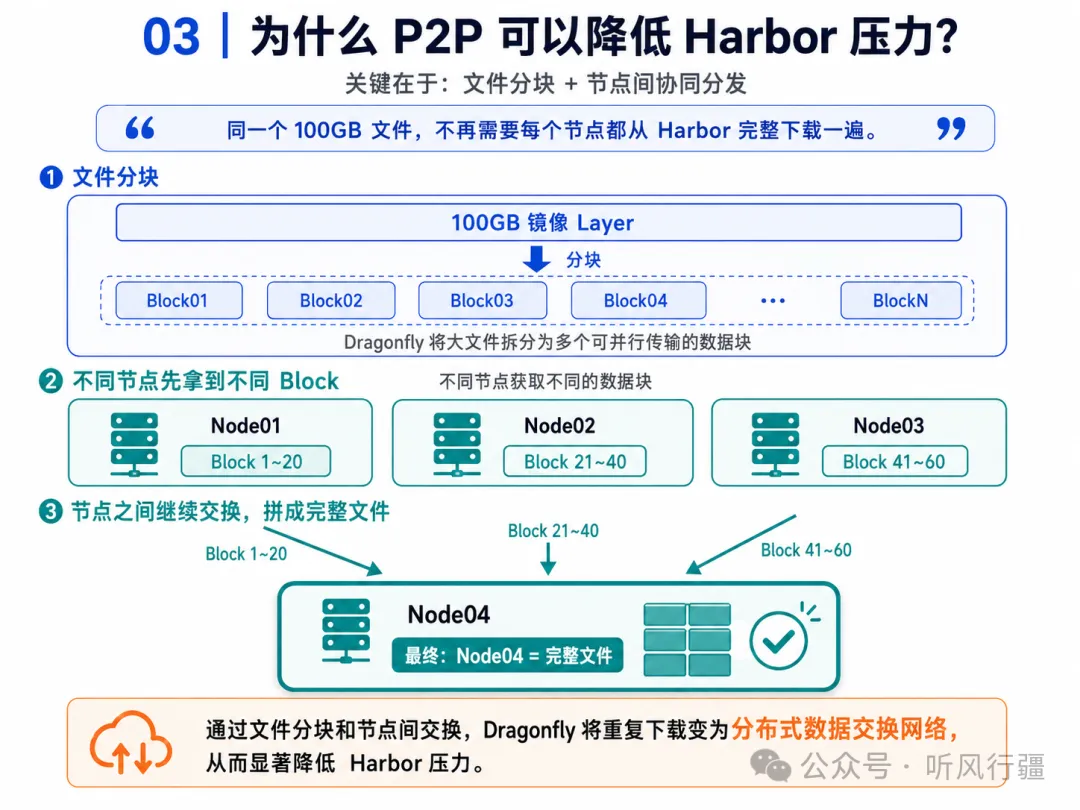

Dragonfly 文件分块与 Peer 交换

关键在于：

文件分块

Dragonfly 不会简单地把一个 100GB 文件作为整体传输。

而是将文件拆分成多个数据块。

例如：

100 GB 镜像 Layer
  ↓ 分块
Block 01
Block 02
Block 03
Block 04
...
Block N

不同节点可以从不同节点获取不同 Block。

例如：

flowchart LR
    N1["Node 01<br/>Block 1–20"] -->|Block 1–20| N4[Node 04]
    N2["Node 02<br/>Block 21–40"] -->|Block 21–40| N4
    N3["Node 03<br/>Block 41–60"] -->|Block 41–60| N4
    N4 --> F[组装并校验完整文件]

因此整个系统形成一个分布式数据交换网络。

这也是 Dragonfly 能够扩展到大规模集群的重要原因。

4. 传统 Harbor 模式的问题

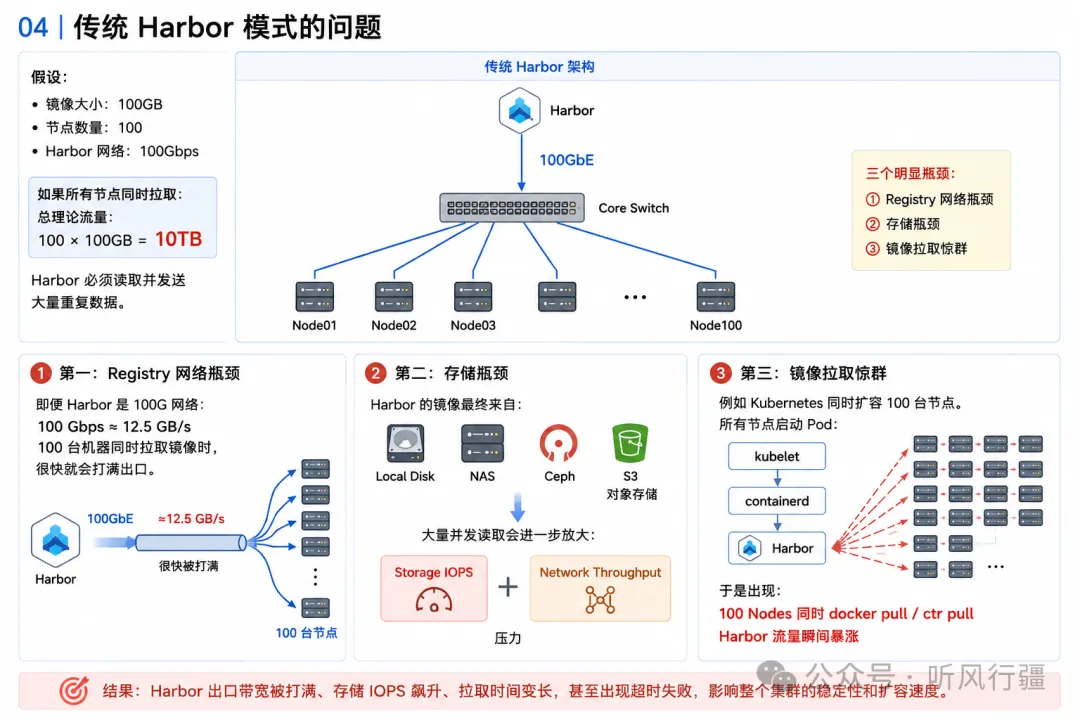

传统 Harbor 集中拉取瓶颈

假设：

镜像大小：100 GB
节点数量：100
Harbor 网络：100 Gbps

所有节点同时拉取时，理论重复传输量：
100 × 100 GB = 10 TB

Harbor 必须读取并发送大量重复数据。

架构：

flowchart TB
    H[Harbor] -->|100 GbE 出口| S[Core Switch]
    S --> N1[Node 01]
    S --> N2[Node 02]
    S --> N3[Node 03]
    S --> NX[...]
    S --> N100[Node 100]

这里存在三个明显瓶颈。

第一：Registry 网络瓶颈

100 Gbps ≈ 12.5 GB/s

即便 Harbor 使用 100G 网络，100 台机器同时拉取镜像时，
也可能很快打满出口带宽。

第二：存储瓶颈

Harbor 镜像后端可能是：
- Local Disk
- NAS
- Ceph
- S3 对象存储

大量并发读取会同时放大 Storage IOPS 与 Network Throughput 压力。

第三：镜像拉取惊群

flowchart TB
    E[Kubernetes 同时扩容 100 个节点] --> K[各节点 kubelet 启动 Pod]
    K --> C[containerd 并发拉取]
    C --> H[Harbor 瞬时流量暴涨]

5. Dragonfly 如何改变这个模型？

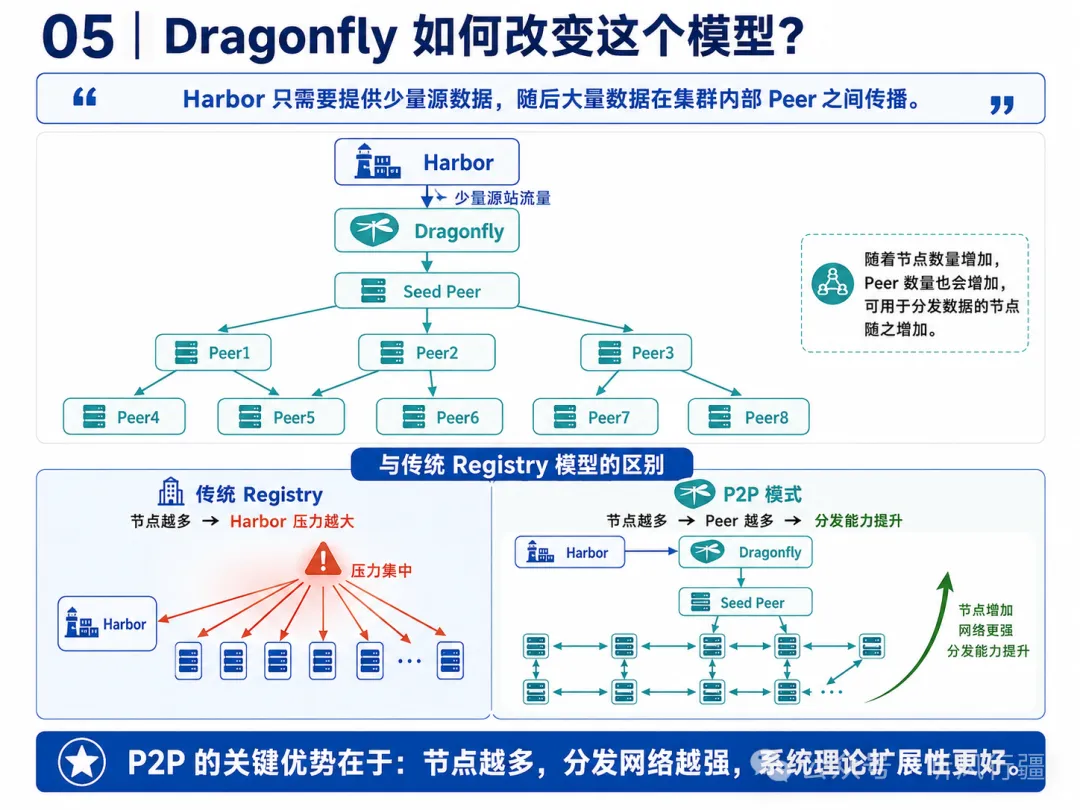

Dragonfly 降低源站流量

使用 Dragonfly 后：

Harbor 只需要提供少量“源数据”。

之后大量数据由集群内部 Peer 之间传播。

例如：

flowchart TB
    H[Harbor] -->|少量源站流量| SP[Seed Peer]
    SP --> P1[Peer 1]
    SP --> P2[Peer 2]
    SP --> P3[Peer 3]
    P1 --> P4[Peer 4]
    P1 --> P5[Peer 5]
    P2 --> P6[Peer 6]
    P3 --> P7[Peer 7]
    P3 --> P8[Peer 8]

这与传统 Registry 模型最大的区别就在这里。

flowchart LR
    subgraph R[传统 Registry]
      RN[节点越多] --> RH[Harbor 压力越大]
    end
    subgraph D[P2P]
      DN[节点越多] --> DP[可参与分发的 Peer 越多]
      DP --> DC[集群分发能力提升]
    end

6. 老版本 Dragonfly 的实现方式

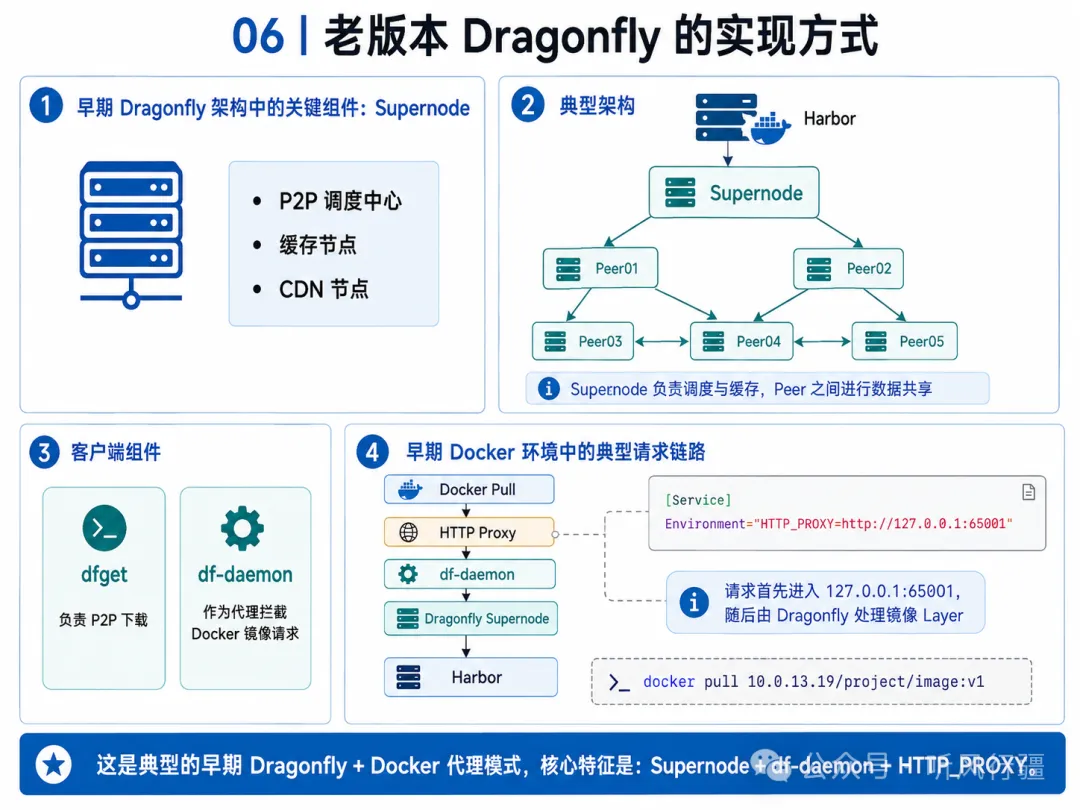

Dragonfly v1 Supernode 架构

早期 Dragonfly 架构中存在一个重要组件：

Supernode

其角色类似于：

P2P 调度中心
+
缓存节点
+
CDN 节点

典型架构：

flowchart TB
    H[Harbor] --> S[Supernode]
    S --> P1[Peer 01]
    S --> P2[Peer 02]
    P1 <--> P2
    P1 --> P3[Peer 03]
    P1 --> P4[Peer 04]
    P2 --> P4
    P2 --> P5[Peer 05]

客户端主要由：

dfget
df-daemon

组成。

其中：

dfget

负责 P2P 下载。

而：

df-daemon

可以作为代理拦截 Docker 镜像请求。

早期 Docker 环境里常见配置方式是：

flowchart TB
    D[Docker Pull] --> HP[HTTP Proxy]
    HP --> DF[df-daemon]
    DF --> S[Dragonfly Supernode]
    S --> H[Harbor]

例如：

[Service]
Environment="HTTP_PROXY=http://127.0.0.1:65001"

docker pull 10.0.13.19/project/image:v1

请求先进入 127.0.0.1:65001，随后由 Dragonfly 处理镜像 Layer。

7. 为什么这种旧方案现在不建议直接照抄？

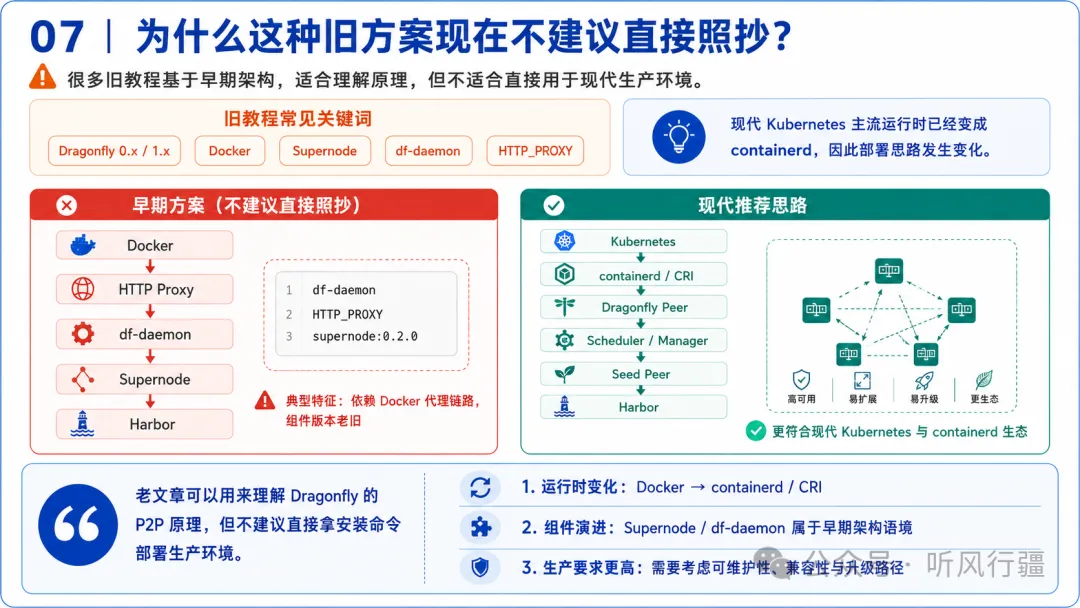

Dragonfly 新旧架构差异

这也是阅读很多 2020～2023 年 Dragonfly 教程时最容易踩坑的地方。

那些文章使用的通常是：

旧教程常见组合：
- Dragonfly 0.x / 1.x
- Docker
- Supernode
- df-daemon
- HTTP_PROXY

现代 Kubernetes 主流容器运行时：
- containerd

现代架构更倾向于：

flowchart TB
    K[Kubernetes / kubelet] --> C[containerd / CRI]
    C --> P[dfdaemon / Peer]
    P -. 获取调度结果 .-> S[Scheduler]
    M[Manager 可选] -. 动态配置与集群管理 .-> S
    M -. 选择 Scheduler 集群 .-> P
    P <--> OP[其他 Peer]
    SP[Seed Peer] --> P
    H[Harbor] --> SP

所以：

老文章可以用来理解 Dragonfly 的 P2P 原理，但不建议直接拿安装命令部署生产环境。

特别是下面这些配置：

df-daemon
HTTP_PROXY
supernode:0.2.0

基本都属于早期 Dragonfly 架构。

8. 一个实际测试结果

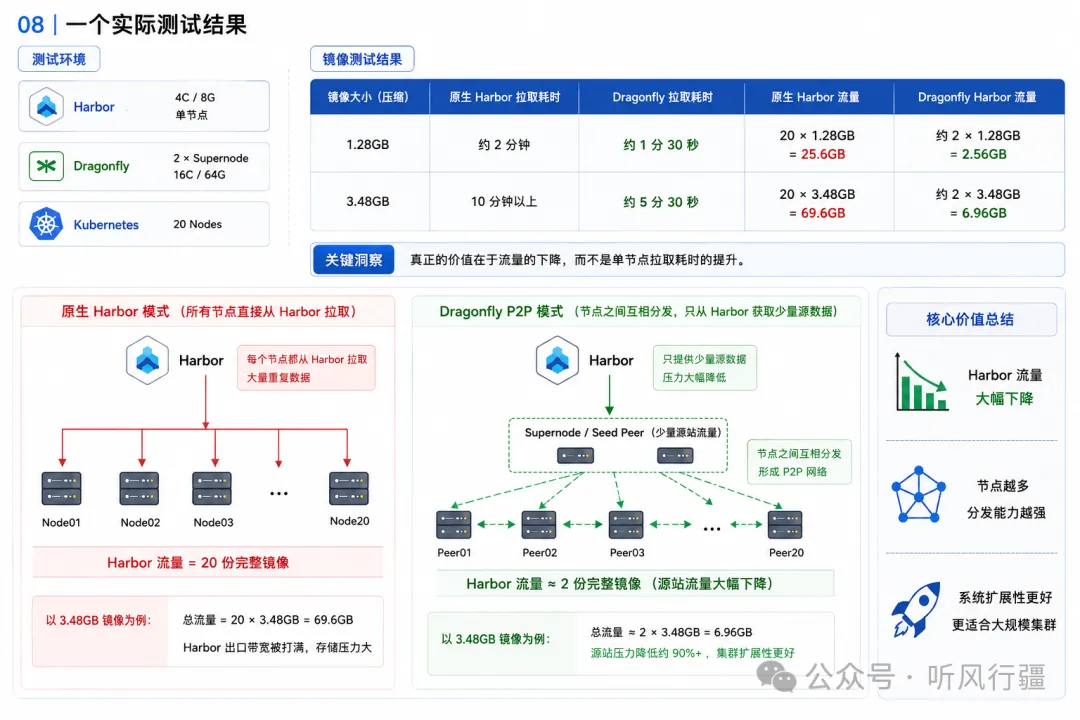

Harbor 与 Dragonfly 测试结果

早期一个典型测试环境如下：

Harbor：4C / 8G，单节点
Dragonfly：2 × Supernode，16C / 64G
Kubernetes：20 Nodes

镜像测试：

镜像大小 原生 Harbor Dragonfly 原生 Harbor 流量 Dragonfly Harbor 流量
1.28GB 约 2 分钟 约 1 分 30 秒 20 × 1.28GB 约 2 × 1.28GB
3.48GB 10 分钟以上 约 5 分 30 秒 20 × 3.48GB 约 2 × 3.48GB

这里真正值得关注的，并不是“快了几十秒”。

而是：

Harbor 流量

20 份完整镜像
      ↓
约 2 份源站数据

这才是 Dragonfly 的核心价值。

9. 为什么单节点反而可能更慢？

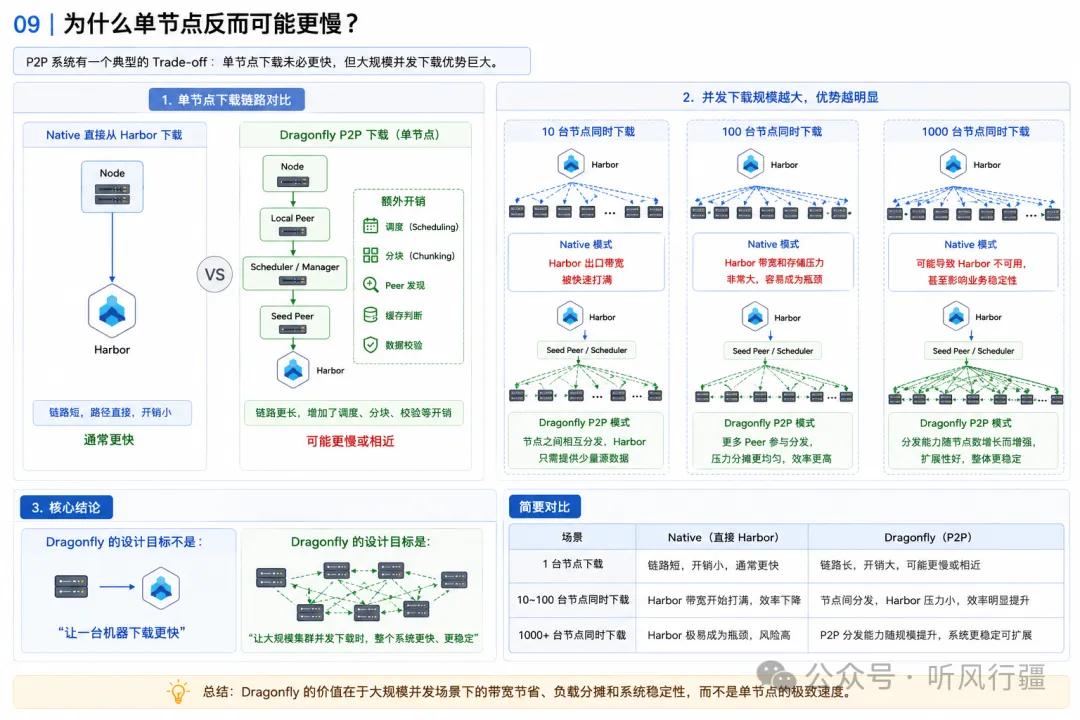

单节点与 P2P 下载权衡

P2P 系统有一个非常典型的 Trade-off。

单节点下载时：

flowchart LR
    N[Node] --> H[Harbor]

链路非常短。

Dragonfly：

flowchart LR
    N[Node] --> P[dfdaemon / Peer]
    P -. 调度 .-> S[Scheduler]
    SP[Seed Peer] --> P
    H[Harbor] --> SP

增加了：

  • 调度
  • 分块
  • Peer 发现
  • 缓存判断
  • 数据校验

所以：

1 台节点下载

Dragonfly 未必比直接 Harbor 快。

甚至可能略慢。

但如果是：

10 台
100 台
1000 台

同时下载相同镜像，那么 P2P 的优势就会越来越明显。

所以 Dragonfly 的设计目标从来不是：

“让一台机器下载更快。”

而是：

“让大规模集群并发下载时，整个系统更快、更稳定。”

这是两个完全不同的优化目标。

10. Dragonfly 真正适合什么场景？

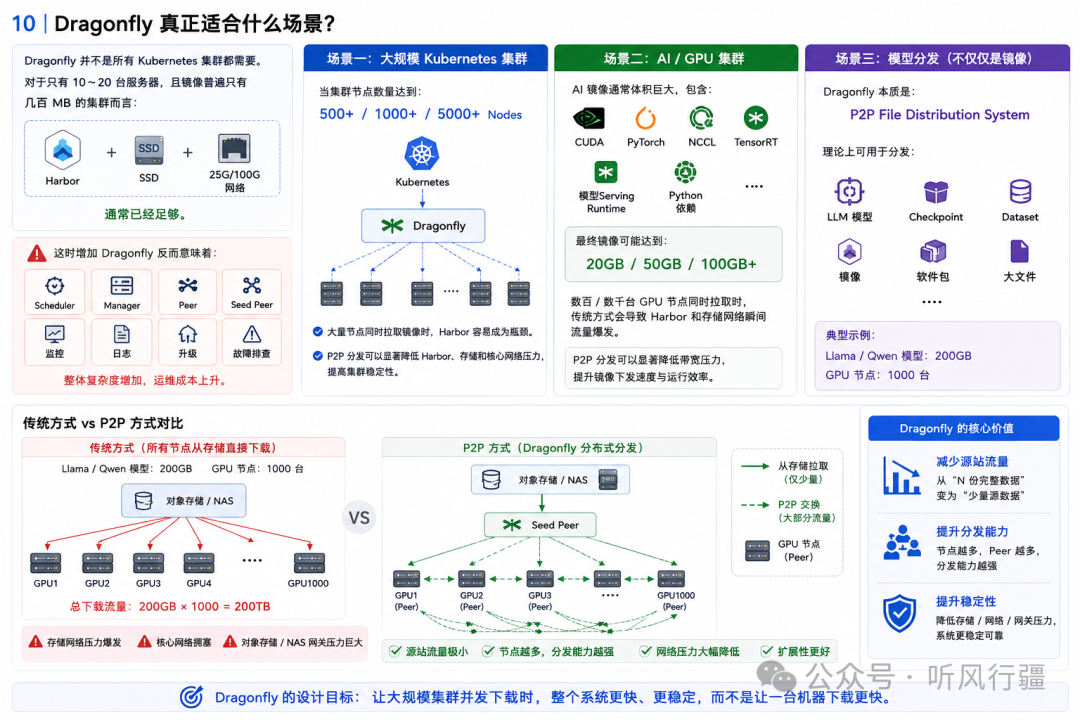

Dragonfly 适用场景

Dragonfly 并不是所有 Kubernetes 集群都需要。

对于只有：

10～20 台服务器

且镜像普遍只有：

几百 MB

的集群而言：

Harbor + SSD + 25G/100G网络

通常已经足够。

这时增加 Dragonfly 反而意味着：

Scheduler
Manager
Peer
Seed Peer
监控
日志
升级
故障排查

整体复杂度增加。

但下面这些场景，Dragonfly 的价值会非常明显。

场景一：大规模 Kubernetes 集群

500+
1000+
5000+ Nodes

场景二：AI / GPU 集群

AI 镜像通常非常大：

CUDA
PyTorch
NCCL
TensorRT
模型 Serving Runtime
Python 依赖

最终镜像可能达到：

20GB
50GB
100GB+

场景三：模型分发

更值得关注的是：

Dragonfly 不只能分发镜像。

它本质是：

P2P File Distribution System

因此理论上可以用于：

LLM模型
Checkpoint
Dataset
镜像
软件包
大文件

例如：

Llama / Qwen 模型：200GB

GPU 节点：1000 台

传统方式：

200GB × 1000

=
200TB

如果全部从对象存储或者 NAS 下载：

存储网络
+
核心网络
+
对象存储 Gateway

都会承受巨大的瞬时流量。

P2P 则可以变成：

flowchart TB
    O[Object Storage] --> SP[Seed Peer]
    SP --> G1[GPU 1 / Peer]
    SP --> G2[GPU 2 / Peer]
    SP --> G3[GPU 3 / Peer]
    G1 --> G4[GPU 4 / Peer]
    G1 --> G5[GPU 5 / Peer]
    G2 --> G6[GPU 6 / Peer]
    G3 --> G7[GPU 7 / Peer]

11. 从 AI 数据中心角度看，Dragonfly 的价值

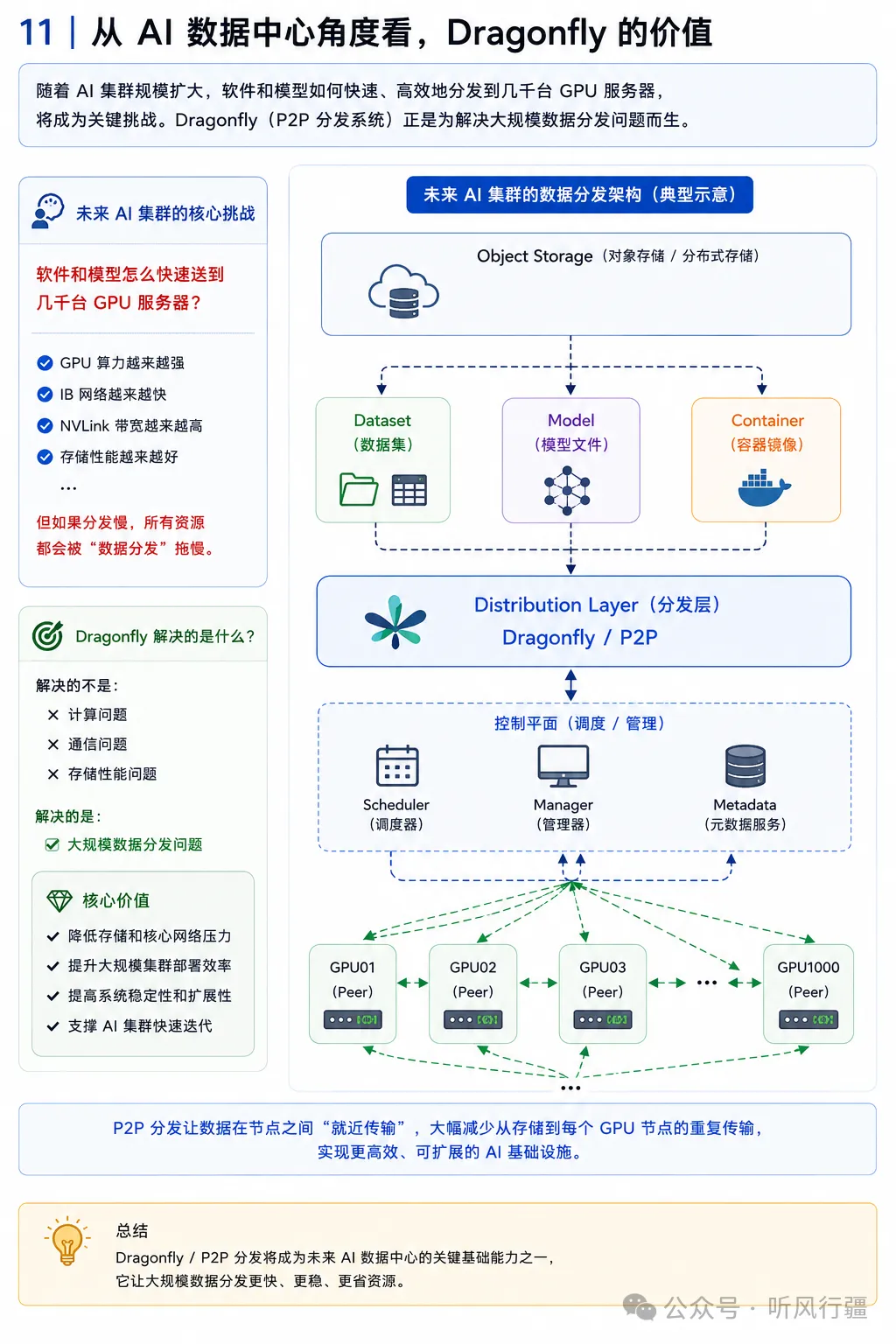

AI 集群数据分发层

未来 AI 集群的数据分发问题会越来越突出。

很多人现在关注的是：

GPU 算力
IB 网络
NVLink
存储性能

但随着 GPU 集群规模扩大，还有一个经常被忽略的问题：

软件和模型怎么快速送到几千台 GPU 服务器？

未来 AI 集群的数据流可能是：

flowchart TB
    O[Object Storage] --> D[Dataset]
    O --> M[Model]
    O --> C[Container Image]
    D --> L[Dragonfly / P2P Distribution Layer]
    M --> L
    C --> L
    L --> G1[GPU 01 / Peer]
    L --> G2[GPU 02 / Peer]
    L --> G3[GPU 03 / Peer]
    L --> GX[...]
    L --> G1000[GPU 1000 / Peer]

因此 P2P 分发实际上可能成为 AI 基础设施中的一个重要基础能力。

它解决的不是：

计算问题

而是：大规模数据分发问题

12. Dragonfly 的优缺点

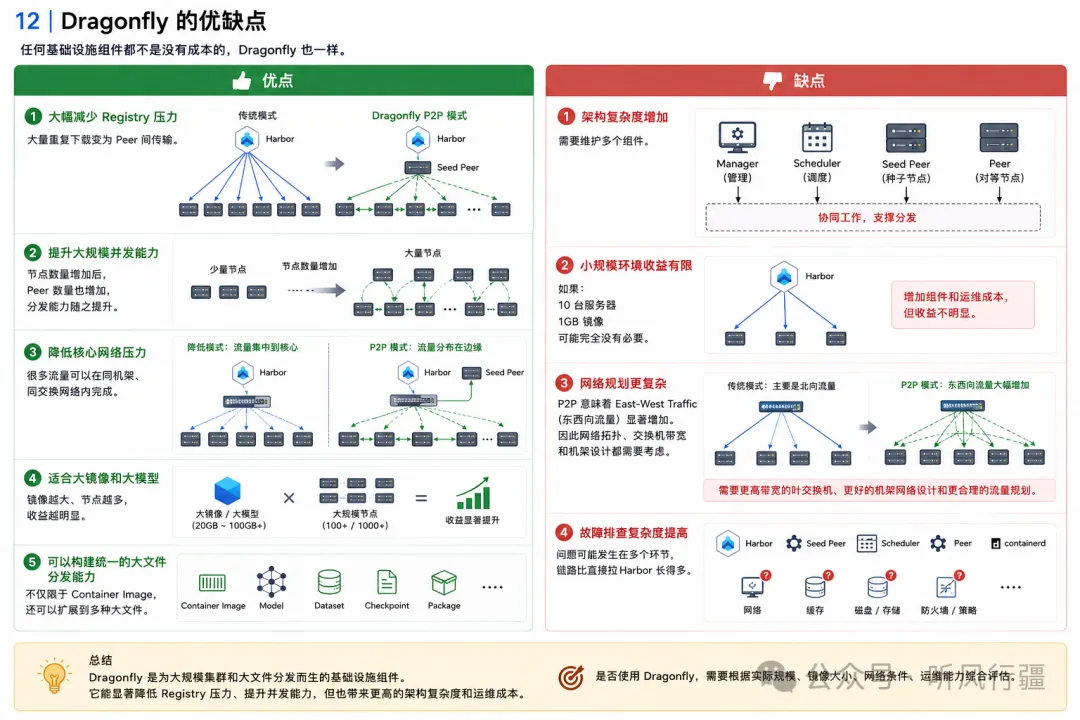

Dragonfly 优缺点

任何基础设施组件都不是没有成本的。

Dragonfly 也一样。

优点

① 大幅减少 Registry 压力

大量重复下载变为 Peer 间传输。

② 提升大规模并发能力

节点数量增加后，Peer 数量也增加。

③ 降低核心网络压力

很多流量可以在同机架、同交换网络内完成。

④ 适合大镜像和大模型

镜像越大、节点越多，收益越明显。

⑤ 可以构建统一的大文件分发能力

不仅限于：

Container Image

还可以扩展到：

Model
Dataset
Checkpoint
Package

缺点

① 架构复杂度增加

需要维护：

Manager
Scheduler
Seed Peer
Peer

② 小规模环境收益有限

如果：

10 台服务器
1 GB 镜像

可能完全没有必要。

③ 网络规划更复杂

P2P 意味着：

East-West Traffic

显著增加。

因此网络拓扑、交换机带宽和机架设计都需要考虑。

④ 故障排查复杂度提高

问题可能发生在：

Harbor
Seed Peer
Scheduler
Peer
containerd
网络
缓存

链路比直接拉 Harbor 长得多。

13. 一个值得关注的趋势

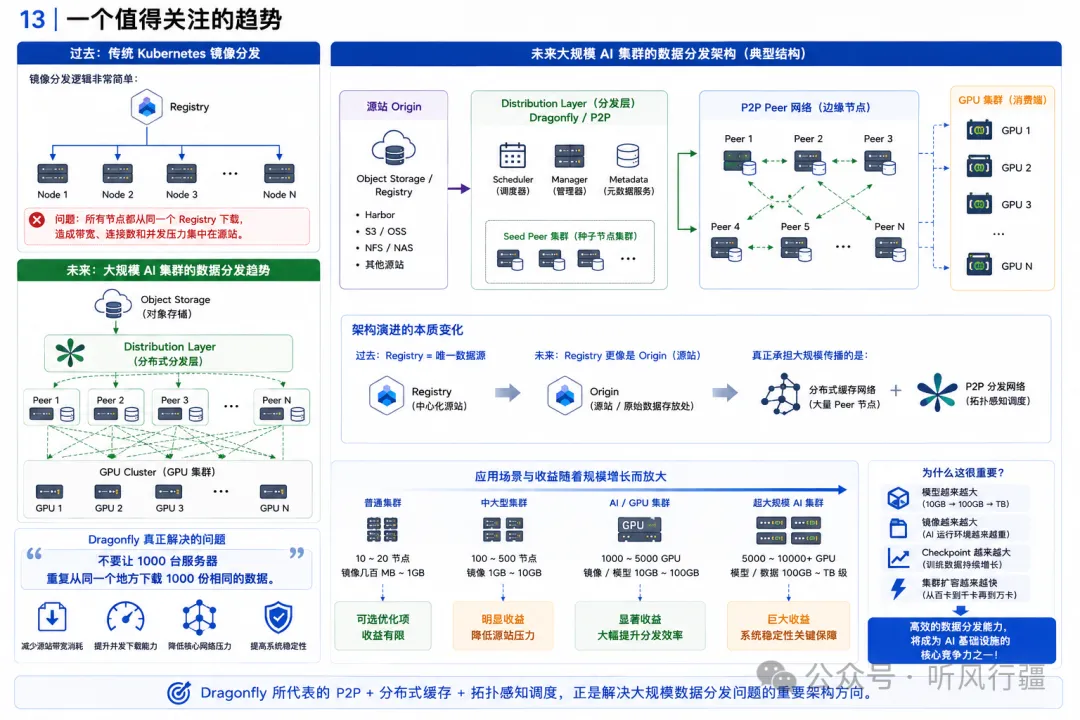

P2P 分发趋势

过去 Kubernetes 的镜像分发逻辑基本是：

Registry
   ↓
Node

未来大规模 AI 集群的数据分发很可能逐渐变成：

flowchart TB
    O[Object Storage / Registry] --> L[Distribution Layer]
    L --> P1[Peer]
    L --> P2[Peer]
    L --> P3[Peer]
    P1 --> G[GPU Cluster]
    P2 --> G
    P3 --> G

也就是说：

Registry

未来可能越来越像：

源站 Origin

而真正承担大规模数据传播的，是：

分布式缓存
+
P2P 分发网络

从这个角度理解 Dragonfly，就比单纯把它理解为一个“Docker 镜像加速工具”更准确。

14. 版本与集成边界

  • Dragonfly v1 已归档，v2 对 v1 做了完整重构，二者不兼容。旧教程中的 Supernode、df-daemon、Docker HTTP_PROXY 适合帮助理解历史架构，不应直接作为现代生产部署模板。
  • Dragonfly v2 官方架构将服务分为 Manager、Scheduler、Seed Peer 和 Peer。Scheduler 负责选择下载父节点；Peer/Seed Peer/源站承担数据传输。Manager 主要负责动态配置、多 P2P 集群关系、指标和控制台，在部分部署模型中是可选组件。
  • Harbor 的 P2P Preheat 需要先部署外部 P2P 引擎，再由 Harbor 通过 Provider 与项目级策略进行预热。根据 Harbor 2.14 文档，Harbor >= 2.12.0 对应 Dragonfly >= 2.1.59；实际部署仍应检查所用 Harbor 与 Dragonfly 版本的官方兼容矩阵。
  • 本文测试数据来自原文中的早期环境，只能说明该场景下源站流量下降，不应直接外推为其他网络、镜像结构或 Dragonfly 版本的性能结论。

官方参考：

相关阅读

总结

Dragonfly 真正解决的问题可以总结成一句话：

不要让 1000 台服务器重复从同一个地方下载 1000 份相同的数据。

对于普通 Kubernetes 集群，这可能只是一个优化项。

但对于未来：

1000 GPU
5000 GPU
10000 GPU

规模的 AI 集群而言，随着：

模型越来越大
镜像越来越大
Checkpoint 越来越大
集群扩容越来越快

如何高效完成软件、镜像和模型分发，会成为一个越来越重要的基础设施问题。

而 Dragonfly 所代表的：

P2P + 分布式缓存 + 拓扑感知调度

正是解决这一问题的一种重要架构方向。
