两地三中心架构

image-20251115095329861

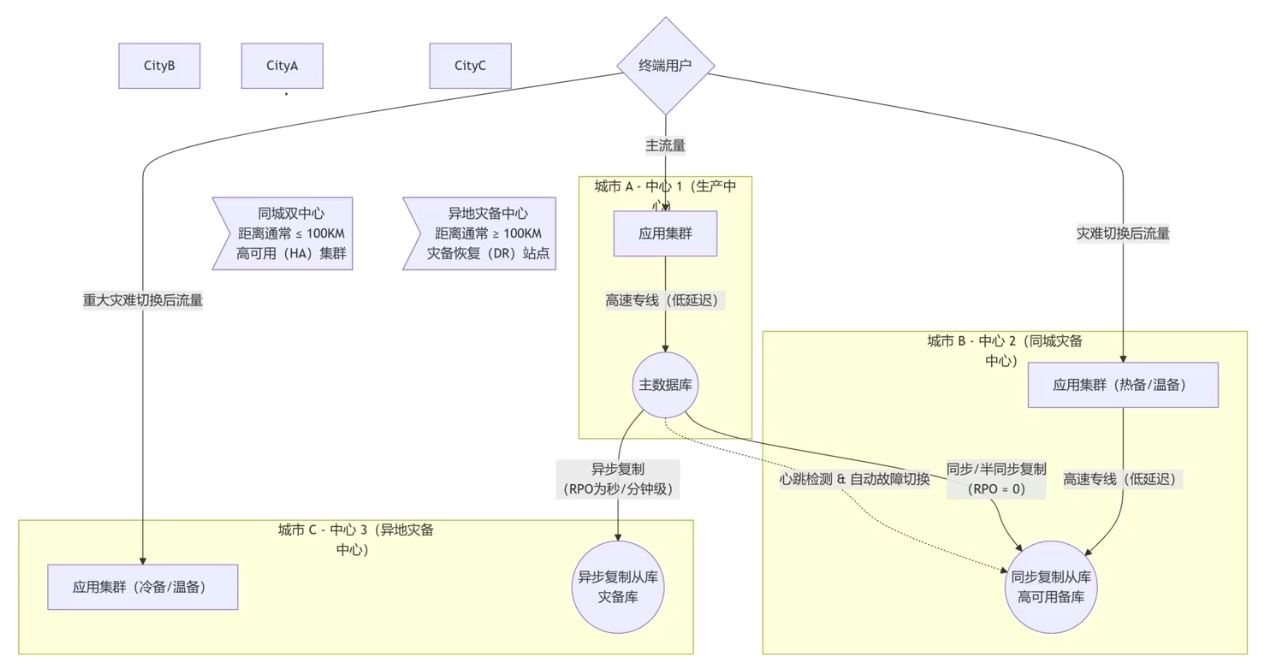

  • A是生产中心。A和B是同城双中心。A的数据会实时同步到B同城灾备中心，专线连接速度会很快。
  • B的配置可能和A一样，准备随时接收流量进来。B也可能是双活，接收20%流量。
  • C是灾备中心。配置较低，平常闲置。不会接收生产流量进来。
    两地三中心是一种主备模式，有一个同城灾备中心和一个异地灾备中心，但是这两个中心大部分情况下不会接受不了生产流量，造成资源浪费。

异地多活

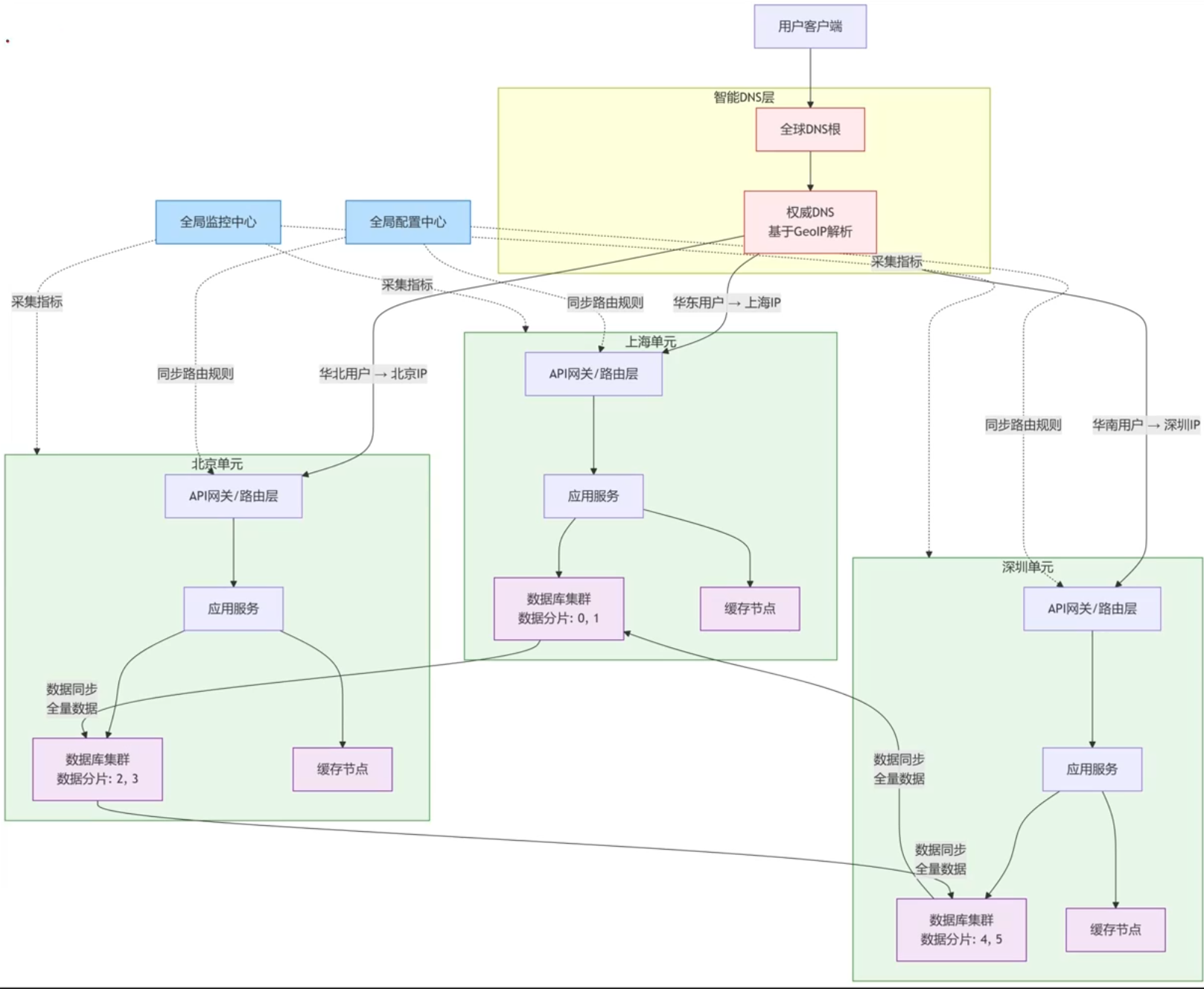

异地多活是两地三中心的高级形态，可以实现不同城市建立独立数据中心的高可用架构。异地多活的每个中心均在承载业务流量，并且每个中心之间相互同步数据。
- 异地：指多个地理上的城市，可以是多个。用户流量可以智能分配到多个城市的数据中心。
- 多活：多个中心同时对外提供服务，共同成承担用户流量，没有主备之分。

不需要再做灾备中心，因为每个中心之间数据是相互同步的。
每个机房里面的配置都是一样的，请求可以在一个机房内部完成全链路。不需要跨机房访问数据。
现在分布式数据库的普及，使得异地多活配置起来也更方便了。目前高可用落地，使用异地多活会更加常用。

image-20251115095652754

核心技术

  • 智能DNS/GTM：根据用户位置、各个中心的健康状态，将流量分发到最合适的机房。比如华北用户访问北京机房，联通用户访问联通入口等
  • 多集群管理工具：ArgoCD、Karmada（华为云开源的工具），用于统一管理分布在各个中心的K8s集群，实现全局的服务部署、配置分发等。
  • 多集群监控平台：Thanos、VictoriaMetrics等（prometheus水平扩展难以支持），用于接收来自各个中心的监控数据，实现全局业务监控
  • 分布式数据库：TiDB，CockroachDB（谷歌开源的，可以跨国同步数据），原生支持跨区域部署的数据库，支持多活写入，自动处理冲突等。
  • 单元化/数据分片：每个中心是一个独立的单元，实现业务闭环，防止跨中心数据读取和写入。

智能DNS工作原理

做异地多活最重要的就是智能DNS，让不同地域的用户访问就近流量。

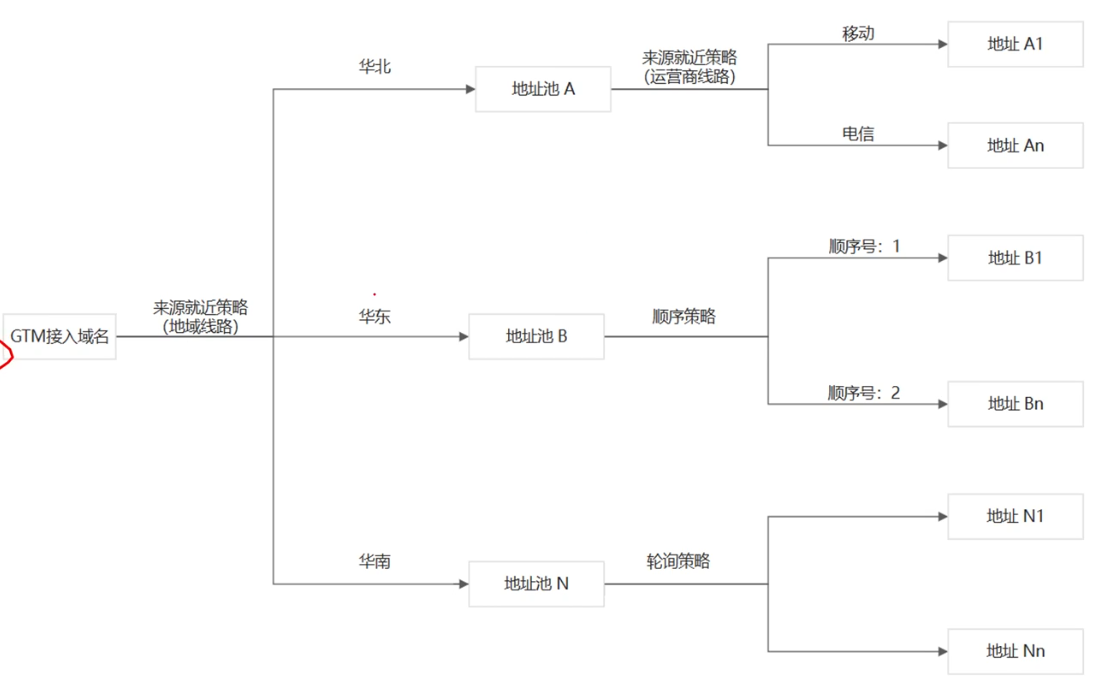

智能DNS，也叫动态DNS、地理DNS、基于策略的DNS、全局流量管理GTM。一种高级域名解析技术，和普通DNS相比，智能DNS不会简单的将一个域名解析到一个固定IP，而是根据访问者的来源信息（比如地理位置、运营商、网络延迟、服务健康状态等）动态返回最合适的IP。

应用场景：
- CDN加速：根据用户位置返回最近的CDN边缘节点
- 比如一个js文件在国外服务器上，直接访问会特别慢。把文件缓存到DNS厂商，他们给一个域名，这个域名就是经过智能DNS的域名，会返回一个离用户最近的有这个js文件的IP地址，加速访问。
- 异地多活：用户访问归属地单元（如北京用户--北京集群）
- 全球化部署：海外用户访问海外服务器，国内用户访问国内机房
- 负载均衡：多个数据中心之间按权重或健康状态分发流量
- 容灾切换：主中心故障自动切换到备用中心（两地三中心策略）
- 运营商择优：机房可能有多个专线入口，比如电信入口、联通入口，根据用户的运营商选择对应的入口。
- 灰度发布：北京用户先用新版本，上海用户用旧版本

image-20251115095829129

公有云智能DNS产品

自建智能DNS成本太高了。一般都用公有云的智能DNS产品。比如：
- 阿里云GTM：
- 地址池管理、多种负载均衡、多种监控探测、故障切换、
- TTL最短1秒（DNS解析缓存有效期。 故障切换/更改IP的时候，用户侧快速更新新IP）、
- CNAME接入（阿里云给你提供一个域名，把你自己的域名CNAME到这个域名上就实现智能DNS转发了）
- 阿里生态
- 腾讯云IGTM
- 功能差不多
- 微信生态
用哪种取决于业务在哪朵云上。都可以的话建议阿里云，因为阿里云先出的GTM产品。

K8s异地多活架构

单集群异地多活架构

image-20251115095952081

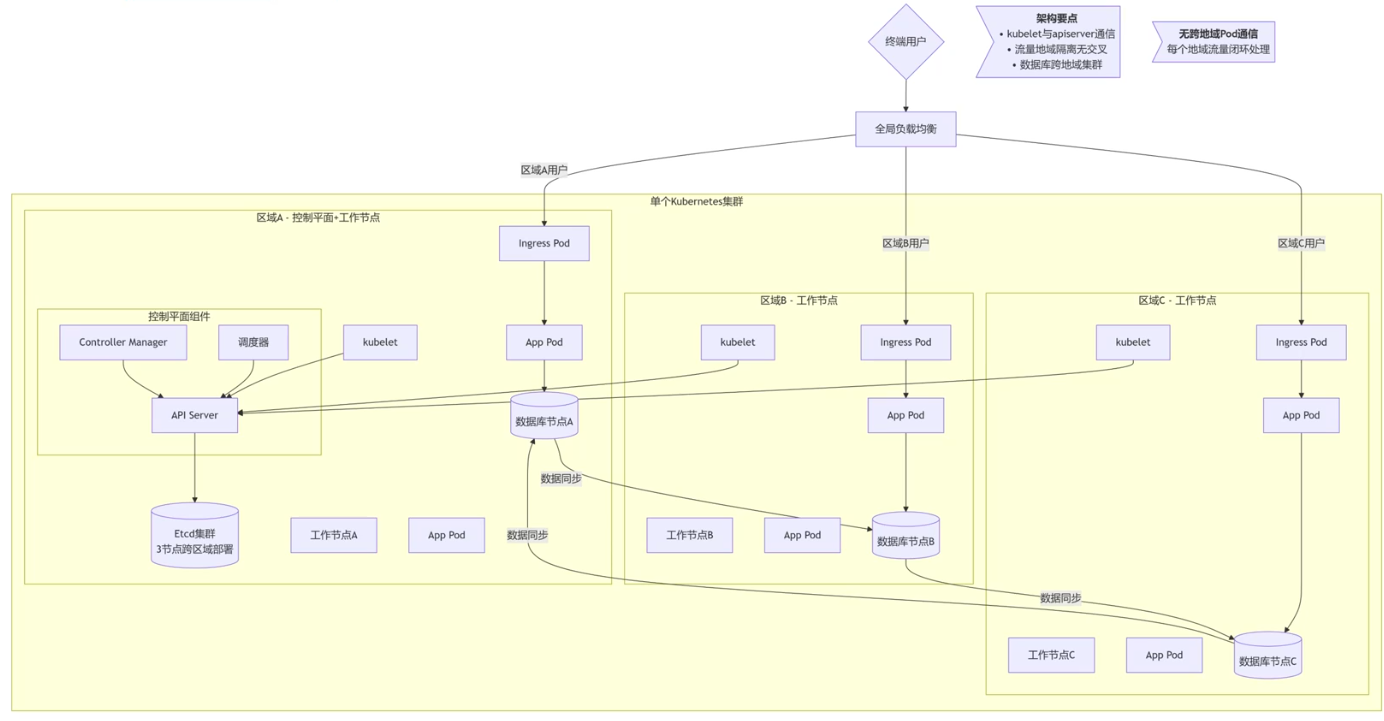

  • 有一个主中心A部署了所有系统组件（etcd不推荐跨区域部署，因为对延迟要求非常高，跨区域部署同步数据会有问题）
  • 其他中心是工作节点，kubelet直接注册到主中心的API Server

跨区域/城市通信，可能会由于网络延迟导致跨区访问的各种问题。所以不推荐单集群异地多活架构。

多集群异地多活架构

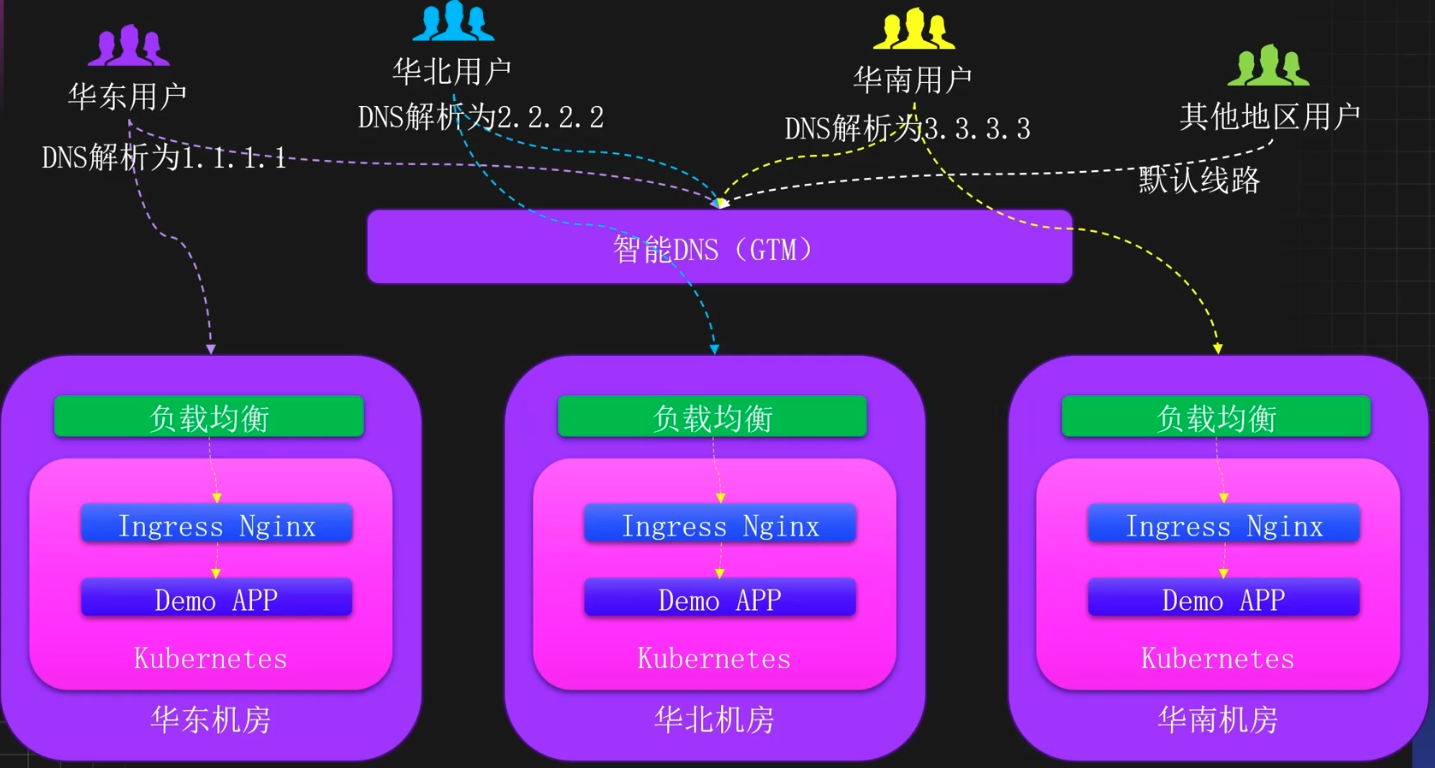

每个中心安装一个集群，每个集群暴露一个对外访问地址，地址统一接入智能DNS。

image-20251115100112497

公有云实战

地域划分：
多中心区域：
- 华南：广东省、广西壮族自治区、海南省、福建省中南部、台湾、香港特别行政区、澳门特别行政区等
- 华北：北京、天津、河北、山西和内蒙古自治区
- 华东：山东省、江苏省、安徽省、上海市、浙江省、江西省、福建省和台湾省及其钓鱼岛等
- 华西：新疆、内蒙古西部、青海、甘肃、宁夏、陕西、西藏、四川、重庆、云南、贵州

课程演示在腾讯云上：
- 三个区域分别部署三个集群。
- 每个集群通过ingress暴露svc，（服务器不能直接暴露公网端口）。
- 购买CLB。
- 创建监听器，选TCP类型，监听80端口（不选HTTP是因为ingress-controller已经实现了七层分发，要是CLB选了HTTP，每新加域名都得在这里加）
- 后段实例选到ingress-controller节点
- 购买GTM服务。把域名解析到LB的地址。
- 探测任务额度和探测点、地址池数量、 IP 地址数量有关系，生产环境建议购买50 个以上
- 购买一个域名给GTM用
- DNS Pod专业版
- 基于地域的解析需要购买专业版DNS
- 创建GTM实例：GTM实例可以理解为对外发布的一个域名，如果有多个域名发布就购买多个套餐
- 域名：填ingress域名。可以和CNAME域名不同，也可以不是腾讯云的域名
- CNAME域名：GTM接入的域名，后续会把业务域名CNAME到这个域名上
- 实例名称：一般和子域名不同
- TTL：域名对应的IP地址在运营商的DNS系统内的缓存生效时间
- 创建监控器：对地址池中的IP进行健康检查
- 使用TCP探测端口
- 每勾选一个探测节点，就消耗一个探测额度
- 创建地址池：一个地址池就是一组同一位置提供相同服务的IP，一般是不同机房的流量入口
- 云上，地址池写CLB的IP
- 创建华北、华东、华南三个地址池，加一个默认地址池作为其他地域用户的访问规则。
- 权威解析里面，把业务域名创建一条CNAME记录，解析到igtm域名/
- 测试访问，比如华北用户访问业务域名，就被CNAME到igtm域名，返回一个华北机房入口的IP地址
- 测试故障切换
- 关掉华北地域机器，华北地域用户访问会出问题。健康探测有探测时间间隔所以不会马上显示故障状态。
- 监控器探测到故障状态之后，还无法实现华北用户故障切换到兜底机房，因为有DNS解析TTL存在，默认600秒，得等十分钟才能切换过来。
